前言：

偽影（Artifacts)是指原本被掃描物體并不存在而在圖像上卻出現的各種形態的影像。偽影大致分為與患者有關和與機器有關的兩類。

CT圖像偽影指圖像上與實際解剖結構不相符的密度異常變化，它涉及CT機部件故障、校準不夠及算法誤差甚至錯誤等項目，要消除此類偽影，需根據圖像偽影的形狀、密度變化值及掃描參數等進行具體問題具體分析。

接下來就偽影問題為大家講述一個故障案例~

故障現象：

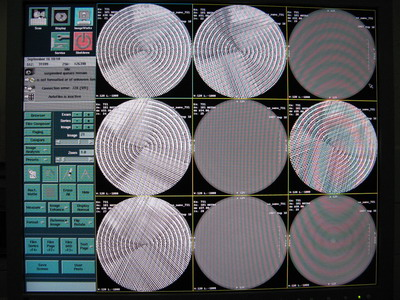

CT掃描圖像出現偽影，偽影圖像如下：

出現的頻率很高，且無規律，查看Error log，無報錯。

故障檢修過程：

1.考慮到偽影無規律的變化，懷疑是不是原始數據在傳輸?shù)倪^程中有丟失現象，作DAS date transfer test 1000次，均沒有報錯，并觀察DTRF,DASIF板的燈狀態，均正常，說明原始數據從DDP板到DTRF板到RF transmitter 經過滑環到RF receiver 到 DASIF板到DBPCI這條數據鏈存在問題的可能性不大。

2.重新導回校準文件，掃描現象一樣，偽影無規律變化。

3.重新做空氣模校準，不能通過報offset sd值超出范圍等。

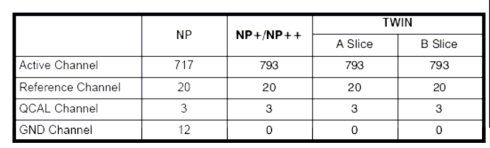

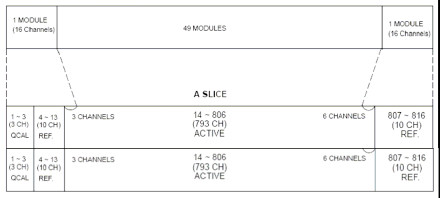

4.這時考慮到影響校準文件的Reference，Q-Cal，GND Channels分布情況：Hispeed Nx/I NPDAS雙排，27x2=54塊CAM板，每塊CAM板上32個通道，也就是說A side和B side各864個通道，第1塊和第2塊CAM板上分別有1~13個channel分別為Q-cal和reference channel（3個Q-cal 10個reference）個，同樣的第53和54塊CAM也如此，如下圖所示：

重新插拔第1，2，53，54塊 CAM板，現象沒有改變。

5.將第1， 2塊CAM板和第19塊和20塊CAM板交換，將第53， 54塊CAM板和第35和36塊CAM板交換，重新做校準，仍然不能通過，現象一樣，應該可以斷定不是Q-CAL和receferce channel的問題引起的校準不能通過。

6.原因會不會是數據到了 OC 這邊重建出了問題呢，用原來正常圖像的原始數據用相同的條件進行重建，發現正常圖像的原始數據重建出來的圖像出現了偽影，如下圖：

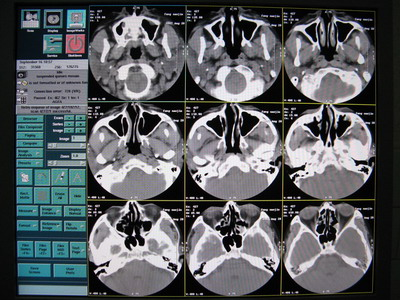

 正常的圖像

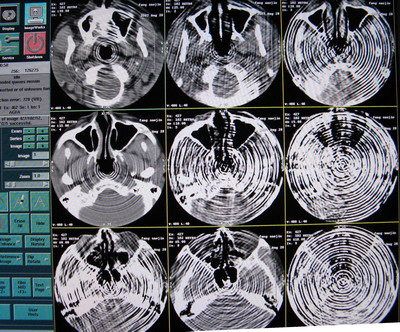

 重建出來的偽影圖像

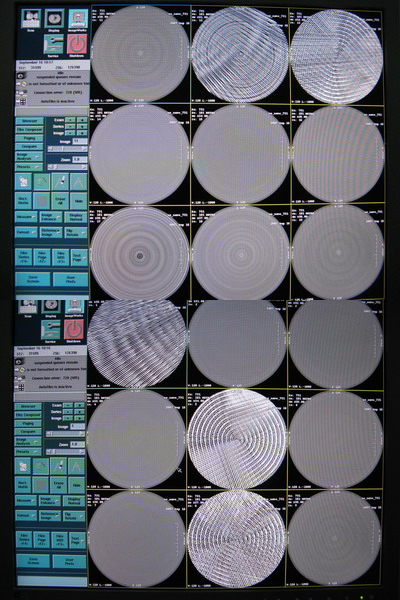

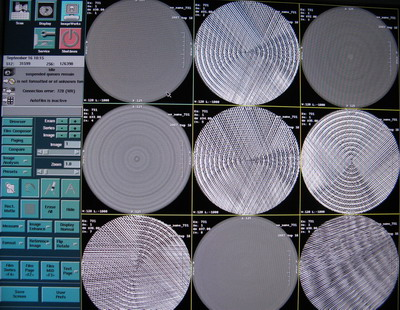

7.用原來掃出來不正?？諝鈭D像的原始數據用相同條件反復重建如下圖：

從上面幾幅圖可以看出，每次重建出來圖像出現偽影的地方都不同，原來不正常的圖像可以重建出正常的圖像，再次證明了原始數據是沒有問題的。

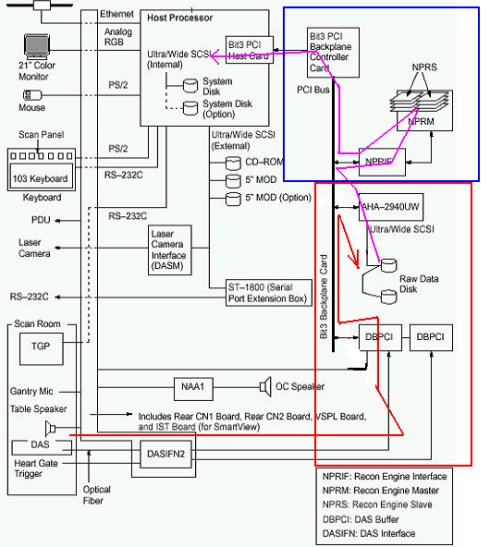

8.從下圖可以看到，原始數據通過DASIF板進來后通過DBPCI在經過PCI Bus進入 raw date盤，重建的時候在從raw date盤調出原始數據從system disk 調出cal 文件通過NPRIF，NPRM，NPRS 進行重建處理。

因為做DAS date transfer 測試沒有報錯，紅色框中的部分應該是正常的，問題出在藍色框的部分，因為在power on test時沒有報錯，做H/W diag offset test，選中stop、quick、NPR、INTERNAL TEST模式，這個模式一共有57個程序，從手冊上看，這個57個程序可以檢測出NPRM 和 NPRS 是否存在問題，因為這臺Nx/I的機器是1秒重建，所以有8塊NPRS板，利用這57個程序可以判斷是哪一塊NPRS的問題。

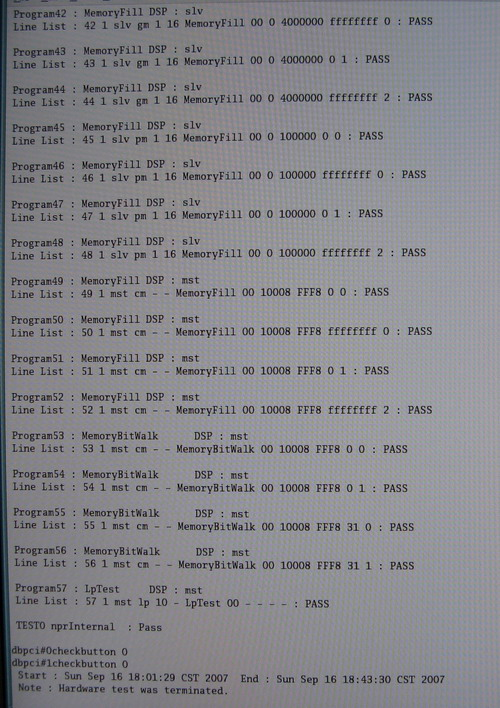

從上圖看出57個程序全部通過，說明NPRS出現問題的幾率小了。

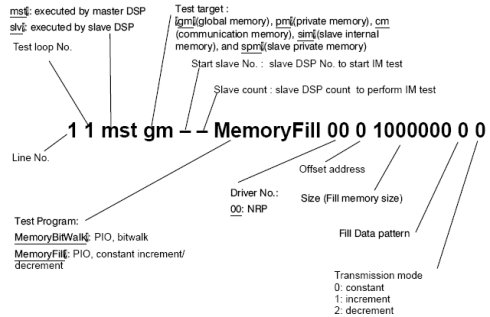

9.繼續做H/W diag offset test，選中stop，quick，NPR，PCI TEST模式，一共有23個程序，手冊上說

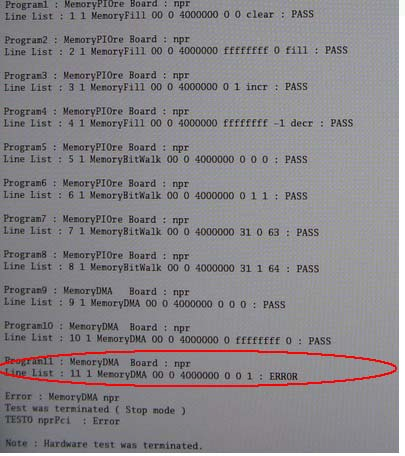

在第11個程序時報錯，如下圖所示：

NPRM板上有一根64MB的內存（global memory）數據到了NPRM應該是先存在這個內存中，然后各個NPRS在去調用去處理，會不會是內存中的數據丟失出現了偽影，重新插拔內存條，但是現象仍然一樣。

10.訂來NPRM板（帶內存），換上后，現象仍舊一樣，拔掉7塊NPRS板，設置NPRM跳線，在reconfig中重新設置，注意這時候系統是可以掃描曝光的，可以看到原始數據，但不能重建圖像，重做第9步，仍然在第11個程序報錯。

11.仔細想了下這個報錯報的是memory DMA，ＤＭＡ是Direct Memory Access 的縮寫，也就是直接內存訪問，這是一種直接在兩個外設（通常是內存和Ｉ／Ｏ設備）之間進行數據傳輸?shù)募夹g，它只要處理器最少的介入。ＤＭＡ傳輸由叫ＤＭＡ控制器的第三方外設進行管理。想想我們的 NPRIF 板就是起這個作用的，NPRM 上的　Gloal  memory 和PCL Bus 上的Ｉ／Ｏ設備上數據的傳輸就是通過 NPRIF 板進行的，那就有可能是NPRIF 板出了問題。

12.為了排除NPRM板DOA，帶上 NPRM 和 NPRIF 到另外一家場地測試，發現確實是NPRIF 出了問題，重建出來的圖像出現偽影。

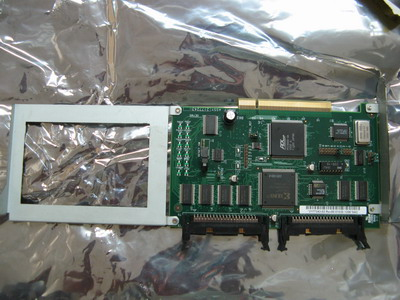

 NPRIF板

經過一系列的檢測排查，確定是 NPRIF 板故障。

具體案例具體分析，只有通過實例講解，才能更直觀的看到問題的根本原因。
