故障現象：

CT/e Dual型CT機Gantry 邊無法聽到來自操作間通過鍵盤發出的聲音，并且聽不到自動語音，在操作臺可以聽到播放的自動語音，并可以聽到來自GANTRY 麥克的聲音。

故障分析及排除：

1 通過其他工程師的前期診斷，通過測試聲卡，連接線等基本可以排除OC 這邊的故障，由于是新裝機的場地，怕引起客戶不滿，預先訂了塊NAA2 板過去， 到場地更換了NAA2 板后發現現象依舊。這時可以有個比較清晰的診斷思路， 排除NAA2 后，可以通過以下步驟層層排除：NAA2→TGP→CN11→TAL BD ASSY→Speaker

2. 通過拔掉TAL BD 板上CN7 通往 揚聲器（Speaker）的連線,并測量揚聲器的線圈,發現喇叭是好的

3. 測量TGP 到TAL BD 的連線CN11, 發現連接沒有問題,分別測量NAA2 板上SP1+、SP1-到TGP 板上CN11 插槽的38 針（SP1+）和39（SP1-）針都是通的。

4. 拆下TAL BD 板后，觀察發現板上CN1 插槽的38 針折彎，這就導致了來自TGP 的音頻信號不能到達揚聲器，將38 針角掰直后恢復連線，故障排除。

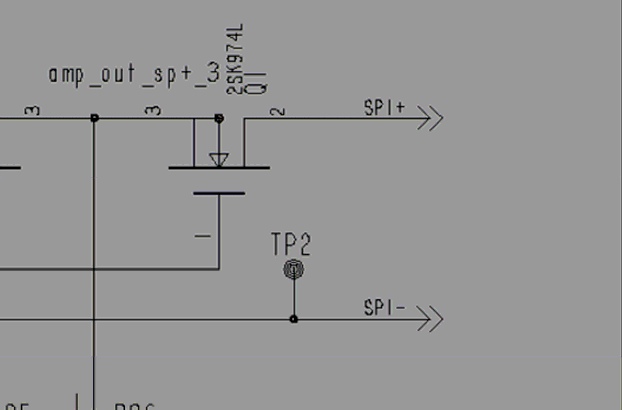

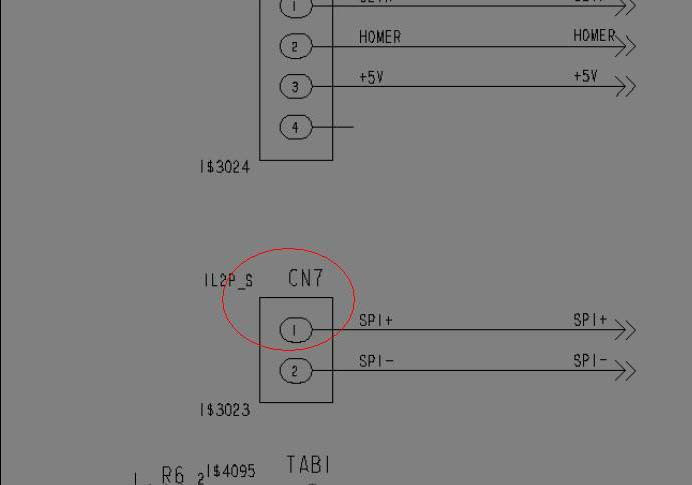

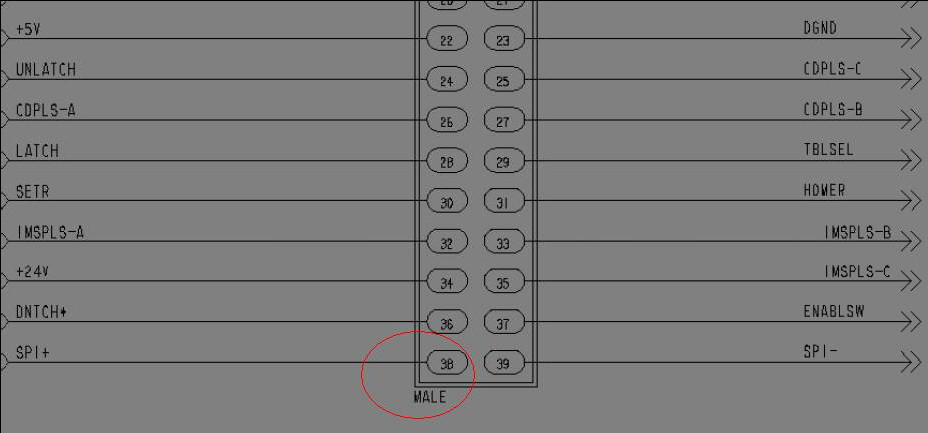

如圖（TAL BD）：上圖的38 針腳和下圖的1 點連接不上。
