故障現象
機器無法掃描，報錯PDU is in Stopmode.Emergency Stop button was pressed or PDU 24 Volt supply has failed.
維修過程
由報錯分析，PDU在stop模式可能是24V回路問題，但是經過觀察發現磁體顯示面板燈亮，由此判斷24V供電應該沒有問題，可能是控制板本身故障引起。

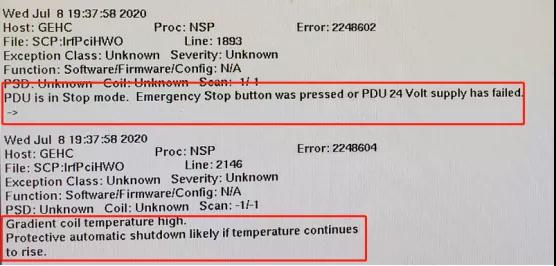

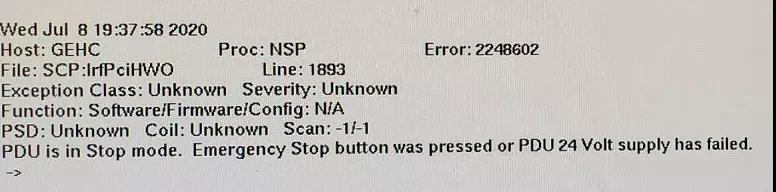

1. 首先查看log，主要報錯信息有兩條如下圖：一是PDU is in Stop mode. 二是Gradint coiltemperature high. 通過之前的分析，為了排除24V回路問題，手動按下鍵盤上的STOP鍵，磁體面板燈熄滅，在PDU按綠色復位鍵可以復位，排除24V供電問題。
2. 查看圖紙，發現PDU控制板J1接口有Gradient coil Temp_status 和PDU stopmode_status 兩個功能和log報錯信息相符，進一步縮小范圍，暫定為PDU控制板或連接線有問題，
3. 檢查J1連線并重新插拔，故障不變，排除J1連線可能性。
4. 檢查PDU 控制板如下圖，每一個繼電器都對應這一個功能，分析log中有兩條報錯，即PDU控制板上的兩個繼電器故障，但同時壞兩個繼電器的可能性比較小，無明顯故障的情況下暫時排除，繼續排查。

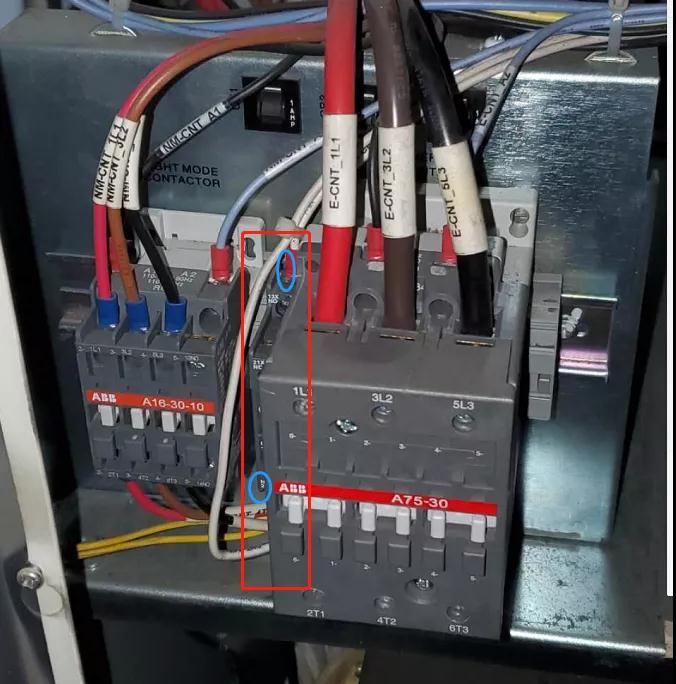

仔細觀察測量發現CAL5-11交流接觸器有吸合動作，但測13X和14X沒有連接上，對應著PDU控制板的E-off contactor_Singnal ，最后將13X和14X短接后，E-STOP回路正常，更換該交流接觸器后，機器恢復正常。
維修總結
維修過程需要仔細觀察和分析報錯，逐個排查故障點，精準定位，問題方能迎刃而解。
